Metall-Klimadecken

  • HE MD AL 15-60

    Produktname: MDAL 15/60

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldecken

    Aufbau: Kühlregister aus KE-KELIT Spezial- Industrieverbundrohr, homogen und dauerhaft eingepresst in stranggepresste Wärmeleitprofile aus Aluminium. Werkseitige und dauerhafte Verklebung  in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 15 mm
    • Wärmeleitprofil- Breite: 60  mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis   90,2 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 128,1 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 6 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Die verwendeten Rohstoffe besitzen einen Recyclinganteil von mind. 80%.


    Datum: 06.09.2023

    HE MD AL 15-60 Datenblatt

  • HE MD CU 10-53

    Produktname: MDCU 10/53

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldecken

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in Wärmeleitprofile aus stranggepresstem Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 10 mm
    • Wärmeleitprofil- Breite: 53 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 90,8 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 131,6 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 7 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MD CU 10-53 Datenblatt

  • HE MD CU 10-76 L

    Produktname: MDCU 10/76 L

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldeckensysteme

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst mit rollgeformten Wärmeleitprofilen aus schwarz beschichtetem Aluminium. Werkseitige und dauerhafte Verklebung in die Deckenplatten aus Stahlblech (mind. 0,6 mm) bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 10 mm
    • Wärmeleitprofil- Breite: 76 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 97,6 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 141,5 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 4 kg/m²Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MD CU 10-76 L Datenblatt

  • HE MD CU 10-76

    Produktname: MDCU 10/76

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldeckensysteme

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in Wärmeleitprofile aus stranggepresstem Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    Rohrdurchmesser: 10 mm

    Wärmeleitprofil- Breite: 76 mm

    Rohrabstand: nach Anforderung

    Anzahl Rohrreihen: variabel

    Registerlänge: 500 - 4.000 mm

    Kühlleistung auf Basis DIN 14240 bei   8 K: bis 97,6 W/m² aktive Fläche

    Heizleistung auf Basis DIN 14240 bei 15 K: bis 141,5 W/m² aktive Fläche

    Registergewicht, inkl. Wasserinhalt:  ca. 8 kg/m²Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

  • HE MD CU 12-60

    Produktname: MDCU 12/60

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldeckensysteme

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in Wärmeleitprofile aus stranggepresstem Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 60 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 94,7 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 137,3 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 8 kg/m²Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MD CU 12-60 Datenblatt

  • HE MD CU 12-75 L

    Produktname: MDCU 12/75 L

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldeckensysteme

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst mit rollgeformten Wärmeleitprofilen aus schwarz beschichtetem Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 75 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 98,6 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 143,1 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 4,5 kg/m²Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.



    Datum: 06.09.2023

    HE MD CU 12-75 L Datenblatt

  • HE MD CU 12-86

    Produktname: MDCU 12/86

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldeckensysteme

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in Wärmeleitprofile aus stranggepresstem Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 86 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 97,4 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 141,2 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 8 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie  mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MD CU 12-86 Datenblatt

  • HE MD CU 12-100 L

    Produktname: MDCU 12/100 L

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldeckensysteme

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst mit rollgeformten Wärmeleitprofilen aus schwarz beschichtetem Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 100 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 94,2 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 136,5 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 5 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

     Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MD CU 12-100 L Datenblatt

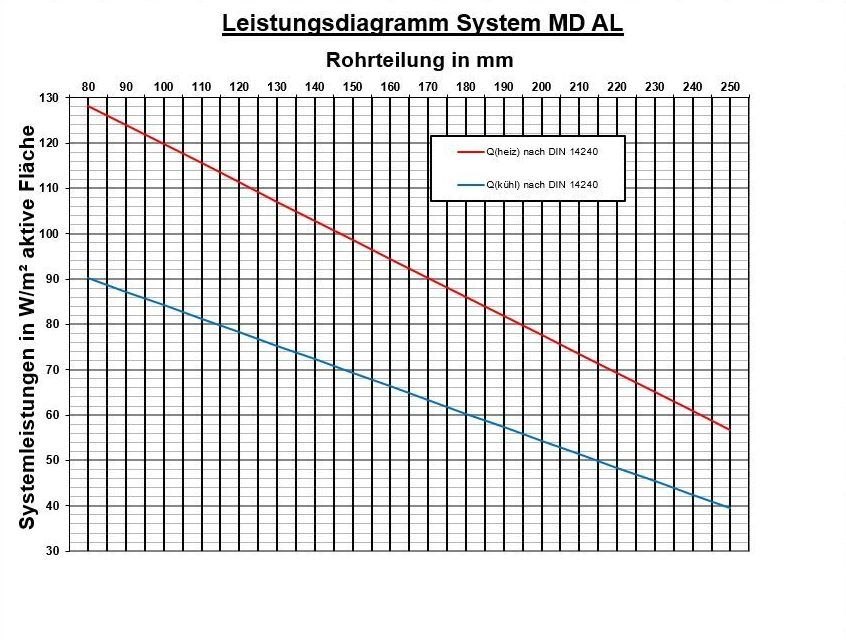

Diagramm MD AL (max.)

80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250
128.10 123.90 119.70 115.50 111.30 107.10 102.90 98.70 94.50 90.30 86.10 81.90 77.70 73.50 69.30 65.10 60.90 56.70
90.20 87.21 84.23 81.24 78.26 75.27 72.29 69.30 66.31 63.33 60.34 57.36 54.37 51.39 48.40 45.41 42.43 39.44
Leistungsdiagramm System MD AL
Diagramm MD AL (max.)

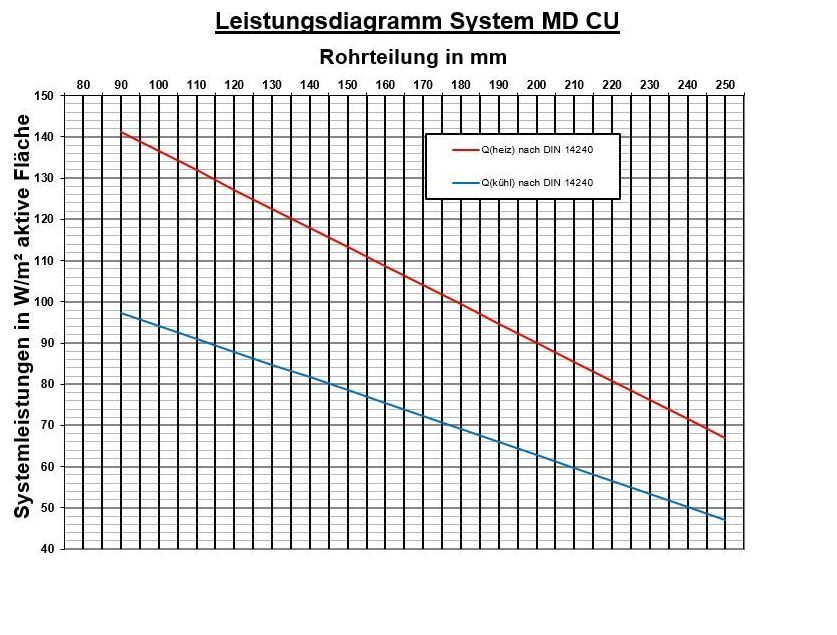

Diagramm MD CU

80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250
141.17 136.53 131.88 127.24 122.59 117.95 113.30 108.66 104.01 99.37 94.72 90.08 85.43 80.79 76.14 71.50 66.85
97.36 94.21 91.07 87.93 84.79 81.64 78.50 75.36 72.21 69.07 65.93 62.79 59.64 56.50 53.36 50.21 47.07
Leistungsdiagramm System MD CU
Diagramm MD CU (max.)

Metall-Kimasegel

  • HE MS CU 10-53

    Produktname: MDAL 15/53

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldecken

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in stranggepresste Wärmeleitprofile aus Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 10 mm
    • Wärmeleitprofil- Breite: 53  mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis   110,7 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 166,0 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 7 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Die verwendeten Rohstoffe besitzen einen Recyclinganteil von mind. 80%.


    Datum: 06.09.2023

    HE MS CU 10-53 Datenblatt

  • HE MS CU 10-76 L

    Produktname: MDCU 10/76 L

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldecken

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst mit

    rollgeformten Wärmeleitprofilen aus schwarz beschichtetem Aluminium. Werkseitige

    und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von

    38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 10 mm
    • Wärmeleitprofil- Breite: 76 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 119,1 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 178,6 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 4 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels

    modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen

    Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit

    wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MS CU 10-76 L Datenblatt

  • HE MS CU 10-76

    Produktname: MDCU 10/76

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene Metalldeckensysteme

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in stranggepresste Wärmeleitprofile aus Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 10 mm
    • Wärmeleitprofil- Breite: 76 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 119,1 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 178,6 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 8 kg/m²Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MS CU 10-76 Datenblatt

  • HE MS AL 15-60

    Produktname: MSAL 15/60

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, offene Metalldeckensegel

    Aufbau: Kühlregister aus KE-KELIT Spezial- Industrieverbundrohr, homogen und dauerhaft eingepresst in stranggepresste Wärmeleitprofile aus Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    Rohrdurchmesser: 15 mm

    Wärmeleitprofil- Breite: 60 mm

    Rohrabstand: nach Anforderung

    Anzahl Rohrreihen: variabel

    Registerlänge: 500 - 4.000 mm

    Kühlleistung auf Basis DIN 14240 bei   8 K: bis 110 W/m² aktive Fläche

    Heizleistung auf Basis DIN 14240 bei 15 K: bis 165 W/m² aktive Fläche

    Registergewicht, inkl. Wasserinhalt:  ca. 6 kg/m²Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Die verwendeten Rohstoffe besitzen einen Recyclinganteil von mind. 80%.


    Datum: 06.09.2023

  • HE MS CU 12-75 L

    Produktname: MSCU 12/75 L

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, offene Metalldeckensegel

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst mit rollgeformten Wärmeleitprofilen aus schwarz beschichtetem Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 75 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 120,3 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 180,4 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 4,5 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MS CU 12-75 L Datenblatt

  • HE MS CU 12-86

    Produktname: MSCU 12/86

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, offene Metalldeckensegel

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in stranggepresste Wärmeleitprofile aus Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 86 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 118,8 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 178,2 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 8 kg/m²Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MS CU 12-86 Datenblatt

  • HE MS CU 12-100 L

    Produktname: MDCU 12/86

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, offene Metalldeckensegel

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in Wärmeleitprofile aus stranggepresstem Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 100 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 114,9 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 172,4 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 5 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie  mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MS CU 12-100 L Datenblatt

  • HE MS CU 12-60

    Produktname: MSCU 12/60

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, offene Metalldeckensegel

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in stranggepresste Wärmeleitprofile aus Aluminium. Werkseitige und dauerhafte Verklebung in die Metallplatten bei einer Komponententemperatur von 38°C.

    Aktivierung: auf das Akustikvlies

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 60 mm
    • Rohrabstand: nach Anforderung
    • Anzahl Rohrreihen: variabel
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung auf Basis DIN 14240 bei   8 K: bis 115,5 W/m² aktive Fläche
    • Heizleistung auf Basis DIN 14240 bei 15 K: bis 173,2 W/m² aktive Fläche
    • Registergewicht, inkl. Wasserinhalt:  ca. 7 kg/m²Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE MS CU 12-60 Datenblatt

Diagramm MS AL (max.)

80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250
165.00 159.29 153.57 147.86 142.14 136.43 130.71 125.00 119.29 113.57 107.86 102.14 96.43 90.71 85.00 79.29 73.57 67.86
110.00 105.57 101.14 96.71 92.29 87.86 87.86 79.00 74.57 70.14 65.71 61.29 56.86 52.43 48.00 43.57 39.14 34.71

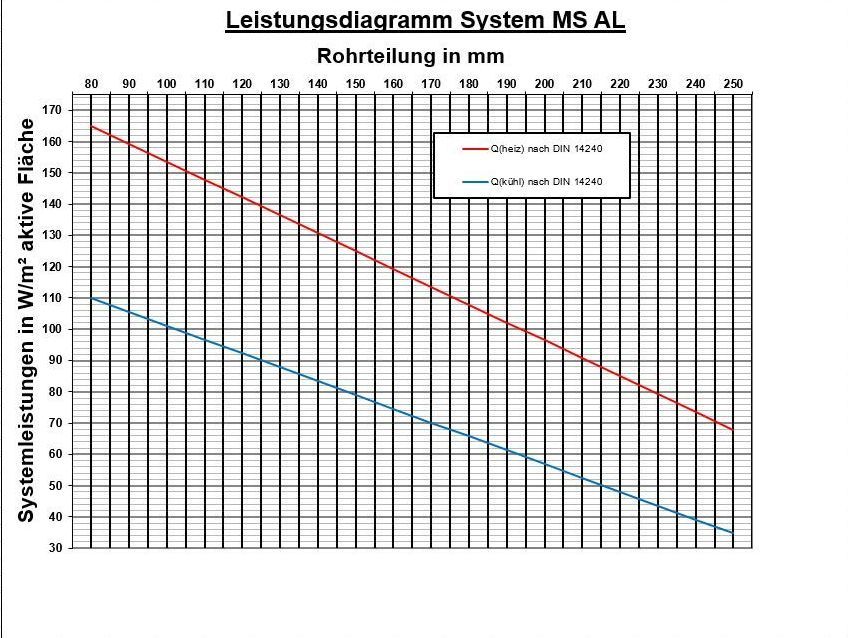

Leistungsdiagramm System MS AL
Diagramm MS AL (max.)

Diagramm MS CU (max.)

80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250
180.45 174.69 168.92 163.16 157.39 151.63 145.86 140.10 134.34 128.57 122.81 117.04 111.28 105.51 99.75 93.98 88.22 82.46
120.30 116.46 112.61 108.77 104.93 101.09 97.24 93.40 89.56 85.71 81.87 78.03 74.19 70.34 66.50 62.66 58.81 54.97
Leistungsdiagramm System MD CU
Diagramm MS CU (max.)

Gipskarton-Klimadecken

  • HE GK AL 15-60

    Produktname: GKAL 15/60

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte GK- Decken, Ausführung glatt / gelocht

    Aufbau: Kühlregister aus KE-KELIT Spezial- Industrieverbundrohr, homogen und dauerhaft eingepresst in Wärmeleitschienen aus Strangpressaluminium, mit werkseitig vormontierten Montagebügeln (Spacer) zum einfachen und schnellen Einhängen zwischen die CD- Profile der Feinrostkonstruktion.

    Technische Daten:

    Rohrdurchmesser: 15 mm

    Wärmeleitprofil- Breite: 60 mm

    Rohrabstand: variabel

    Anzahl Rohrreihen: 2 bzw. 3

    Registerlänge: 500 - 4.000 mm

    Anzahl Montagebügel pro Register: 2 - 4

    Feinrostabstand: 333 bzw. 416 mm

    Kühlleistung nach DIN 14240 bei 8 K: bis 70,0 W/m² aktive Fläche (Thermoplatte)

    Kühlleistung nach DIN 14240 bei 8 K: bis 81,4 W/m² aktive Fläche (Graphitplatte)

    Heizleistung nach DIN 14037 bei 15 K: bis 105,6 W/m² aktive Fläche (Thermoplatte)

    Heizleistung nach DIN 14037 bei 15 K: bis 122,9 W/m² aktive Fläche (Graphitplatte)

    Aktiver Belegungsgrad (theor.): max. 72 % (gelochte Decke)

    Aktiver Belegungsgrad (theor.): max. 85 % (glatte Decke)

    Registergewicht, inkl. Wasserinhalt: ca. 10 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.


    Datum: 06.09.2023

    HE GK AL 15-60 Datenblatt

  • HE GK CU 10-53

    Produktname: GK 10/53

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte GK- Decken, Ausführung glatt / gelocht

    Aufbau: Kühlregister aus Industriekupferrohr, homogen eingepresst in

    Wärmeleitschienen aus Strangpressaluminium, mit werkseitig vormontierten

    Montagebügeln (Spacer) zum einfachen und schnellen Einhängen zwischen

    die CD- Profile der Feinrostkonstruktion

    Technische Daten:

    Rohrdurchmesser: 10 mm

    Wärmeleitprofil- Breite: 53 mm

    Rohrabstand: 80 mm

    Anzahl Rohrreihen: 3 bzw. 4

    Registerlänge: 500 - 4.000 mm

    Anzahl Montagebügel pro Register: 2 - 4

    Feinrostabstand: 333 bzw. 416 mm

    Kühlleistung nach DIN 14240 bei 8 K: bis 65,1 W/m² aktive Fläche (Thermoplatte)

    Kühlleistung nach DIN 14240 bei 8 K: bis 75,6 W/m² aktive Fläche (Graphitplatte)

    Heizleistung nach DIN 14037 bei 15 K: bis 101,0 W/m² aktive Fläche (Thermoplatte)

    Heizleistung nach DIN 14037 bei 15 K: bis 112,2 W/m² aktive Fläche (Graphitplatte)

    Aktiver Belegungsgrad (theor.): max. 72 % (gelochte Decke)

    Aktiver Belegungsgrad (theor.): max. 77 % (glatte Decke)

    Registergewicht, inkl. Wasserinhalt: ca. 9 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE GK CU 10-53 Datenblatt

  • HE GK CU 10-76

    Produktname: GK 10/76

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte GK- Decken, Ausführung glatt / gelocht

    Aufbau: Kühlregister aus Industriekupferrohr, homogen eingepresst in Wärmeleitschienen aus Strangpressaluminium, mit werkseitig vormontierten Montagebügeln (Spacer) zum einfachen und schnellen Einhängen zwischen die CD- Profile der Feinrostkonstruktion

    Technische Daten:

    Rohrdurchmesser: 10 mm

    Wärmeleitprofil- Breite: 76 mm

    Rohrabstand: 80mm

    Anzahl Rohrreihen: 3 bzw. 4

    Registerlänge: 500 - 4.000 mm Anzahl

    Montagebügel pro Register: 2 - 4

    Feinrostabstand: 333 bzw. 416 mm

    Kühlleistung nach DIN 14240 bei 8 K: bis 72,2 W/m² aktive Fläche (Thermoplatte)

    Kühlleistung nach DIN 14240 bei 8 K: bis 84,6 W/m² aktive Fläche (Graphitplatte)

    Heizleistung nach DIN 14037 bei 15 K: bis 109,2 W/m² aktive Fläche (Thermoplatte)

    Heizleistung nach DIN 14037 bei 15 K: bis 127,0 W/m² aktive Fläche (Graphitplatte)

    Aktiver Belegungsgrad (theor.): max. 72 % (gelochte Decke)

    Aktiver Belegungsgrad (theor.): max. 77 % (glatte Decke)

    Registergewicht, inkl. Wasserinhalt: max. 10 kg/m² Deckenfläche

  • HE GK CU 12-60

    Produktname: GK 12/60

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte GK- Decken, Ausführung glatt / gelocht

    Aufbau: Kühlregister aus Industriekupferrohr, homogen eingepresst in Wärmeleitschienen aus Strangpressaluminium, mit werkseitig vormontierten Montagebügeln (Spacer) zum einfachen und schnellen Einhängen zwischen die CD- Profile der Feinrostkonstruktion

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 60 mm
    • Rohrabstand: 80 mm
    • Anzahl Rohrreihen: 3 bzw. 4
    • Registerlänge: 500 - 4.000 mm Anzahl
    • Anzahl Montagebügel pro Register: 2 - 4
    • Feinrostabstand: 333 bzw. 416 mm
    • Kühlleistung nach DIN 14240 bei 8 K: bis 74,8 W/m² aktive Fläche (Thermoplatte)
    • Kühlleistung nach DIN 14240 bei 8 K: bis 86,7 W/m² aktive Fläche (Graphitplatte)
    • Heizleistung nach DIN 14037 bei 15 K: bis 112,6 W/m² aktive Fläche (Thermoplatte)
    • Heizleistung nach DIN 14037 bei 15 K: bis 130,9 W/m² aktive Fläche (Graphitplatte)
    • Aktiver Belegungsgrad (theor.): max. 72 % (gelochte Decke)
    • Aktiver Belegungsgrad (theor.): max. 77 % (glatte Decke)
    • Registergewicht, inkl. Wasserinhalt: max. 10 kg/m² Deckenfläche
    HE GK CU 12-60 Datenblatt

  • HE GK CU 12-62-100

    Produktname: GK 12/62/100

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte, geschlossene GK- Decken, Ausführung glatt / gelocht

    Aufbau: Kupferrohrstäbe homogen eingepresst in 62 mm breite Wärmeleitprofile

    aus Strangpressaluminium. Die einzelnen Kühlstäbe werden in die

    Zahnschienen eingebaut und mit vorgefertigten Bögen zu hydraulischen

    Wasserkreisen verbunden.

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 62 mm
    • Rohrteilung: 111 mm
    • Höhe inkl. Zahnschiene: 60 mm
    • Registerlänge: 500 - 4.000 mm
    • Kühlleistung nach DIN 14240 bei 8 K (Thermoplatte ): bis 53,3 W/m² (90% AF)
    • Kühlleistung nach DIN 14240 bei 8 K (Grafitplatte ): bis 64,7 W/m² (90% AF)
    • Heizleistung nach DIN 14037 bei 15 K (Thermoplatte ): bis 78,4 W/m² (90% AF)
    • Heizleistung nach DIN 14037 bei 15 K (Grafitplatte ): bis 87,5 W/m² (90% AF)
    • Aktiver Belegungsgrad (theor.): max. 72 % (gelochte Decke)

    Aktiver Belegungsgrad (theor.): bis 100 %

    Registergewicht, inkl. Wasserinhalt: ca. 15 kg/m²

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE GK CU 12-62-100 Datenblatt

  • HE GK CU 12-86

    Produktname: GK 12/86

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: für abgehängte GK- Decken, Ausführung glatt / gelocht, 10 mm dick

    Aufbau: Kühlregister aus Industriekupferrohr, homogen eingepresst in

    Wärmeleitschienen aus Strangpressaluminium, mit werkseitig vormontierten

    Montagebügeln (Spacer) zum einfachen und schnellen Einhängen zwischen

    die CD- Profile der Feinrostkonstruktion

    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 86 mm
    • Rohrabstand: variabel
    • Anzahl Rohrreihen: 2 - 4
    • Registerlänge: 500 - 4.000 mm
    • Anzahl Montagebügel pro Register: 2 - 4
    • Feinrostabstand: 333 bzw. 416 mm
    • Kühlleistung nach DIN 14240 bei 8 K: bis 78,4 W/m² aktive Fläche (Thermoplatte) Kühlleistung nach DIN 14240 bei 8 K: bis 90,9 W/m² aktive Fläche (Graphitplatte) Heizleistung nach DIN 14037 bei 15 K: bis 117,8 W/m² aktive Fläche (Thermoplatte)
    • Heizleistung nach DIN 14037 bei 15 K: bis 137,0 W/m² aktive Fläche (Graphitplatte)
    • Aktiver Belegungsgrad (theor.): max. 72 % (gelochte Decke)
    • Aktiver Belegungsgrad (theor.): max. 85 % (glatte Decke)
    • Registergewicht, inkl. Wasserinhalt: ca. 10 kg/m² Deckenfläche

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt.

    Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar.


    Datum: 06.09.2023

    HE GK CU 12-86 Datenblatt

Diagramm GK AL (max.)

38.06 41.62 45.18 48.74 52.30 55.86 59.42 62.98 66.54 70.10 73.66 77.22 80.78 84.34 87.90 91.46 95.02 98.58 102.13 105.69 109.25 112.81 116.37 119.93
44.26 48.40 52.54 56.68 60.82 64.96 69.09 73.23 77.37 81.51 85.65 89.79 93.93 98.07 102.21 106.34 110.48 114.62 118.76 122.90 127.04 131.18 135.32 139.46
46.25 51.00 55.75 60.50 65.25 70.00 74.75 79.50 84.25 89.00 93.75 98.50
53.90 59.40 64.90 70.40 75.90 81.40 86.90 92.40 97.90 103.40 108.90 114.40

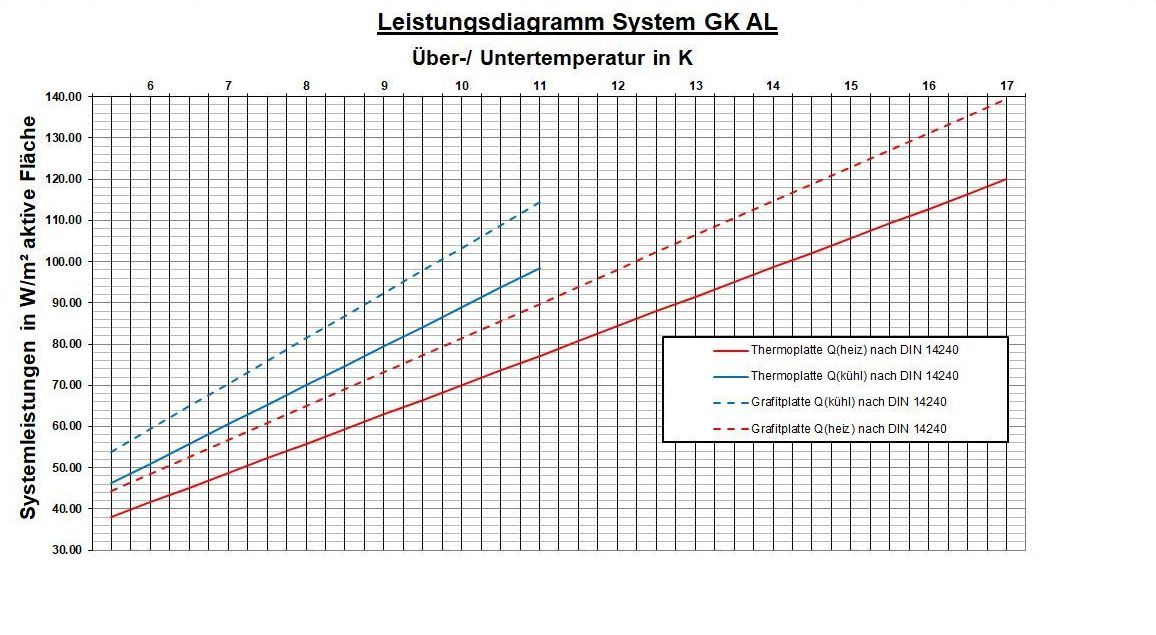

Leistungsdiagramm System GK AL

Diagramm GK CU (max.)

42.75 46.70 50.65 54.60 58.55 62.50 66.45 70.41 74.36 78.31 82.26 86.21 90.16 94.11 98.06 102.02 105.97 109.92 113.87 117.82 121.77 125.72 129.67 133.62
49.71 54.30 58.89 63.49 68.08 72.68 77.27 81.87 86.46 91.06 95.65 100.24 104.84 109.43 114.03 118.62 123.22 127.81 132.41 137.00 141.59 146.19 150.78
52.53 57.70 62.88 68.05 73.23 78.40 83.58 88.75 93.93 99.10 104.28 109.45
60.90 66.90 72.90 78.90 84.90 90.90 96.90 102.90 108.90 114.90 120.90 126.90

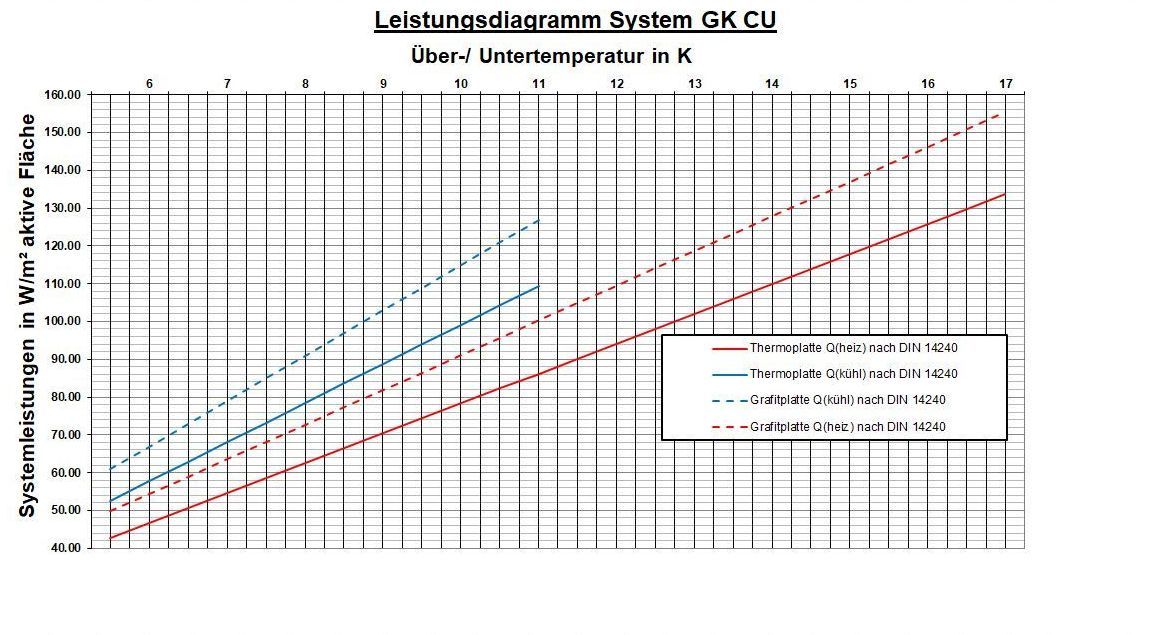

Leistungsdiagramm System GK CU

Sonder-Systeme

  • HE PV CU

    Produktname: PV CU

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Anwendung: zur Minimierung von elektrischen Leistungsverlusten bei Photovoltaik- Anlagen und gleichzeitiger Energiegewinnung für die Gebäudetechnik

    Aufbau: Kühlregister aus Industrie- Kupferrohr, homogen und dauerhaft eingepresst in Wärmeleitprofile aus stranggepresstem Aluminium.

    Befestigung: zum Verschrauben am Modulrahmen mittels Trageschienen aus V2A

    Modulverbindung: mittels Löt- bzw. Presstechnik (mögliche Alternativen auf Anfrage)


    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breiten: 60 / 86 / 100 mm
    • Modullänge: je nach Modulgröße
    • Rohrteilung: je nach Modulgröße
    • Temperaturspreizung VL/RL (Modul): ca. 10 K
    • Wärmeleistung: ca. 250 W/m² Register
    • Hydraulischer Anschluss: ca. 6,5 m² in Reihe
    • Füllmedium: Wasser/Glycol- Gemisch (60/40)
    • Registergewicht, inkl. Wasserinhalt: max. 9 kg/m² Register

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2- neutral erzeugt. Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar


    Datum: 20.01.2025

    HE PV CU Datenblatt

  • HE HL CU 12-60

    Produktname: HLCU 12/60

    Hersteller: Ecker Heiz- und Kühlflächensysteme GmbH

    Ausführung: als hochwirksames, konvektives Registerelement

    Aufbau: Kühlregister aus Kupferrohr und Strangpress-Aluminium, homogen und dauerhaft gepresst, in offener Bauweise zur Erhöhung des Konvektivanteils


    Technische Daten:

    • Rohrdurchmesser: 12 mm
    • Wärmeleitprofil- Breite: 60 mm Wärmeleitprofil- Enden: gefräst /nicht gefräst
    • Registerlänge: max. 3.000 mm
    • Registerbreite: max. 1.200 mm
    • Rohrteilung Register: mind. 80 mm
    • Rohrenden: individuell
    • Modulgewicht (inkl. Wasserinhalt): max. 10 kg /m²
    • Kühlleistung nach DIN 14240 bei 8,0 K: max. 116 W/m²
    • Heizleistung nach DIN 14037 bei 15,0 K: max. 151 W/m²

    Sonstiges:

    • werkseitige Pulverbeschichtung in sämtlichen RAL-Farben möglich
    • Lieferung inkl. werkseitig vormontierter Tragschienen

    Nachhaltigkeit: An unserem Firmenstandort wird die benötigte Gebäude- und Prozessenergie mittels modernster Stromspeicher zu 100% aus Solarstrom und somit CO2-neutral erzeugt. Alle verwendeten Rohstoffe wie Kupfer, Aluminium und Stahl besitzen einen Recyclinganteil von mind. 80%, sind einfach sortenrein trennbar und dadurch jederzeit wieder 100% recyclebar


    Datum: 20.01.2025

    HE HL CU 12-60 Datenblatt
Telefon Icon

Kontaktieren Sie uns noch heute!

Ecker Heiz- und Kühlflächensysteme GmbH – Ihr Partner für maßgeschneiderte Klimasysteme in Wallerfing. Lassen Sie uns gemeinsam an Ihrem Wohlfühlklima arbeiten!

+49 09936 9510880
